JD電子皮帶秤微機控制系統

系統組成
　　

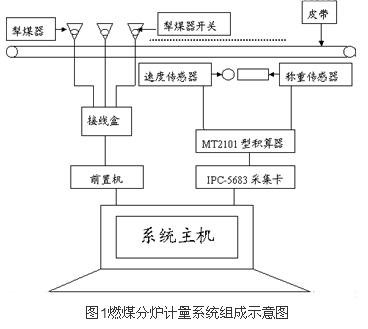

　　燃煤分爐計量系統硬件組成：
　　
　　（1）電子皮帶秤系統（包括稱重橋架、稱重傳感器、測速傳感器、MT-2101型積算器四部分）
　　
　　（2）前置機開關量信號處理單元
　　
　　（3）系統主機等三個子系統（IndustrialComputer610、IPC-5683采集卡）
　　
　　電子皮帶秤系統安裝在＃9甲、乙皮帶輸送機上，負責煤量信號的采集和傳輸;MT-2101型積算器負責接收信號，并由其內部微處理器進行數據處理，最終顯示出瞬時流量和累計流量并由通訊卡件送至系統主機；前置機開關量信號處理單元安裝在＃10甲、乙皮帶輸送機上，由信號前置機和每個犁煤器上接近開關組成。安裝在每個犁煤器上接近開關負責記錄犁煤器的狀態，從而判斷燃煤進入哪臺爐,信號前置機接收所有接近開關發來的信號，并通過通訊卡件發送給系統主機；系統主機接收到這兩種信號，通過軟件處理分別計算出每臺爐的進煤量，并且將計量數據在上位機顯示，同時發送至廠MIS網以便相關人員觀察維護和計算單位成本等經濟指標。
　　
　　系統軟件組成：前置機信號采集軟件、分爐計量軟件。
　　
　　
　　
