皮帶中部采樣機
皮帶中部采樣
皮帶中部采樣機是專為對皮帶運輸的散狀物料進行自動采樣的機械設備,具有自動化程度高,結構緊湊,占地面積小的特點。主要適用煤炭、礦粉、糧食等物料。
皮帶中部采樣機分為二級采樣和三級采樣。
二級采樣設備通常適用于流量不超過2000噸/小時,粒度不大于100mm的煤。在二級采樣系統中,初級采樣機將采到的樣品送到皮帶給料機然后到破碎機,進行破碎。樣品送到另一個輸送機然后通過二次采樣機獲得最終樣品,最終樣品收集在防塵防水的收集器中,然后送到最終測試的試驗室中。
三級采樣用于煤流量大于2000噸/小時,物料粒度大于100mm的場合。初級采樣機按照有關的標準設定進行采樣,樣品然后通過給料機送到二次采樣機,獲得的樣品不得少于astm,d-2234(美國標準)的要求。樣品從二次給料機,通過輸送機送到破碎機,將樣品破碎成通過4目,95%通過8目,然后樣品通過皮帶給料機送到三次采樣機,最終完成采樣,最終樣品收集在適當的防塵和防水的收集器中等待分析。
一、系統組成:皮帶中部采樣機主要由旋轉采樣頭、一級給料機、一級破碎機、縮分機、樣品收集器、余料返回系統等組成。
1、旋轉采樣頭:組成:采樣頭由殼體,機架,掛掃頭,驅動裝置,限位裝置,槽形托輥等,全不銹鋼采樣頭,全斷面采樣,合理設計,不刮傷皮帶

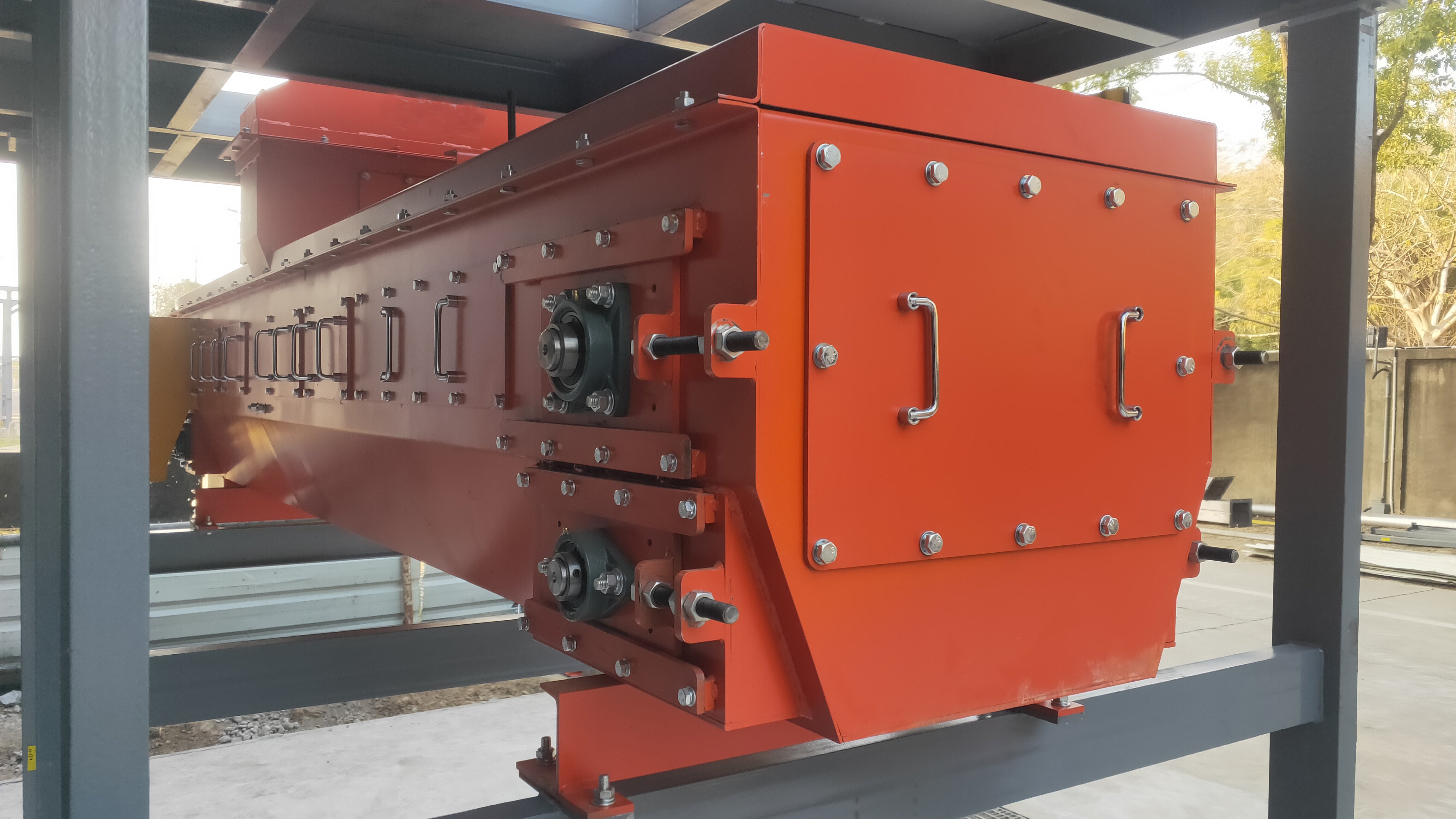

2、一級給料機:制樣系統中皮帶給料機的主要作用是在系統中進行樣品的輸送,提供連續、均勻穩定的樣品料流。
樣品給料機采用全封閉式,減少煤樣和水分損失; 配用皮帶頭部清掃器和自清潔式尾部滾筒; 給料機上設有料流整形板,可方便調整給料流量的大小; 給料機尾部設有螺旋張緊裝置。

3 破碎機:制樣系統中的破碎機的作用是將樣品破碎到要求的粒度,用于縮分器進行進一步的縮分。
擺動式錘頭,可雙向使用; 在破碎機進料口設有可調式緩沖整形板,調節平衡風作用,防止煤樣和水分的損失; 采用了易打開式結構,便于維護清理。
4、縮分機
縮分器有刮板式(切取式)和往復式兩種,分別用于從輸送膠帶上煤流或下落煤流中采取試樣。一般采樣的是刮板式。

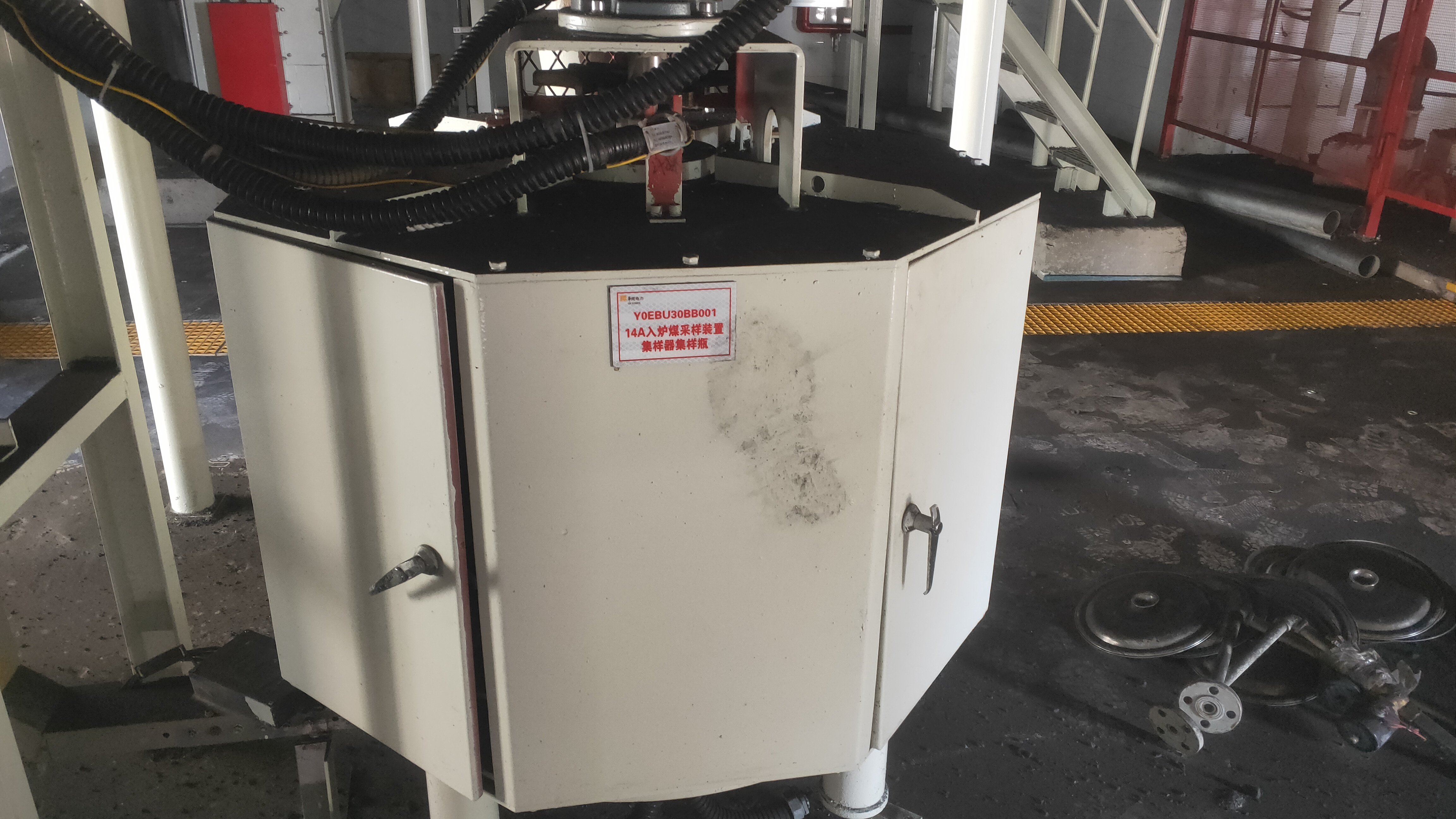

樣品收集器:樣品收集器主要用于對樣品的收集,暫存,稱重,封口等工作。樣品收集器采用圓盤式旋轉機構,能容納6個樣品桶,可以定時定量更換收集桶。
樣品收集器設計用于儲存最終樣品,采用防塵密封結構設計,避免了樣品的污染和水分的損失。根據需要可選擇四罐、八罐、十二罐和十六罐等多種形式的樣品收集器
5、余料返回系統:余料返回系統作用是將采樣系統中的棄料返回主料流,通常有斗式提升機、螺旋輸送機、皮帶輸送機等幾種形式。
6、電控系統:電控系統主要是對整個機械設備進行控制,使設備按照規定的時間和程序運行,采用以西門子PLC為核心的控制系統,設置多層保護,有效的避免運行過程的機械故障。
徐州金鼎測控技術有限公司具備專業的設計和制作團隊,可以為客戶提供皮帶中部采樣整體解決方案。
