DL-8000斗輪機專用皮帶秤



                                   DL-8000斗輪機專用皮帶秤
  DL-8000斗輪機專用皮帶秤是徐州金鼎測控技術有限公司在科學研究并結合斗輪機特點而研制的新一代斗輪機皮帶秤，主要用于在需要斗輪機進行堆取散狀固體物料計量中使用，具有精度高，穩定性好的特點。
一、工作原理。

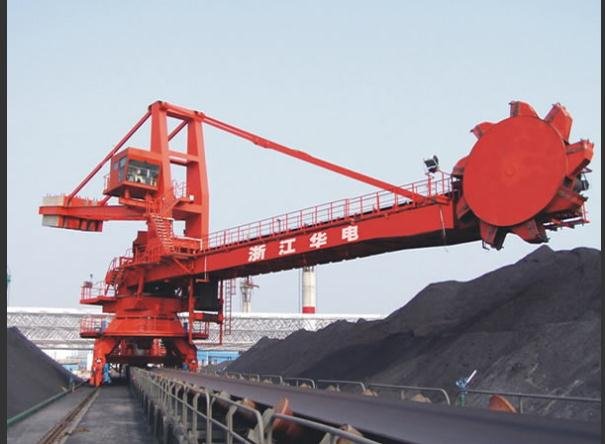

    斗輪機斗輪部分將物料輸送到運行的懸臂皮帶上并通過懸臂皮帶機中間部位骯臟的稱重橋架進行物料的重量檢測，同時裝于懸臂皮帶機測速滾筒的測速傳感器對皮帶速度進行檢測，被檢測的重量信號和速度信號一同傳入DL-8000斗輪機專用儀表進行微積分處理并顯示以t/h為單位的瞬時流量及以噸為單位的累積量。
     DL-8000專用儀表通過其內部的通訊板將實測的瞬時流量轉化為4~20MA電流輸出，累計流量和控制參數通過其內部的通訊板與上位機進行通訊。
二、結構特點。
   電子稱重橋架采用杠桿原理與稱重傳感器連接，加上有角度傳感器對斗輪機懸臂皮帶傾角的補償，使稱重傳感器精度更高，穩定性更好，懸臂皮帶機的稱重橋架按照保養計劃需定期維護，確保稱重橋架，托輥架及托輥上無物料沾粘。由此減少皮帶秤零點的漂移，皮帶機的回程從動滾筒與皮帶秤的速度傳感器連接，保證無失速等情況出現。
   稱重橋架采用單杠桿、雙托輥的型式，由于堆取料機的皮帶要經常水平方向和縱向移動，稱重橋架的強度非常重要，尤其與稱重傳感器連接的螺桿的強度都要經過特殊處理。稱重橋架采用6mm的矩形鋼管進行加工，支點采用橡膠耳軸。
    稱重傳感器直接關系到計量的精度，堆取料機一般都工作在露天環境，溫差大，濕度高。為此，采用S型拉式傳感器，該傳感器采用充氮密封處理，稱重傳感器內部有專門的溫度補償電路，保證了重量采集信號的穩定性。
    角度補償器采用重錘式，可安裝在堆取料機懸臂的任何一點，為提高角度傳感器輸出分辨率，我們進行了改進，采用現場對角度補償器的零值和量程進行標定，以提高角度補償器的有效使用范圍。
三、系統組成。
